QUADRO: smarter Lüfter- und LED-Regler

06.07.2018 16:50

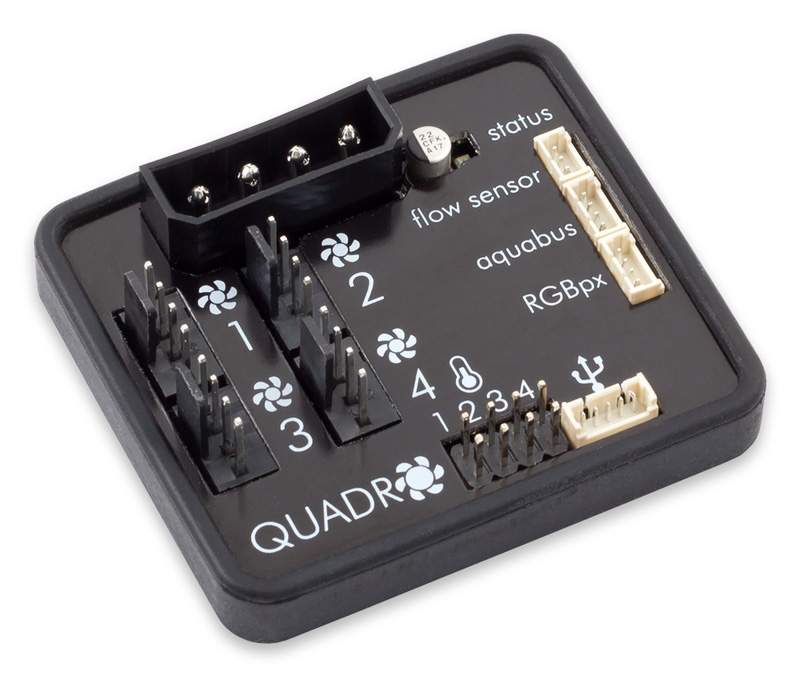

QUADRO
Mit dem QUADRO präsentiert Aqua Computer eine vierkanalige PWM-Lüftersteuerung mit hervorragendem Funktionsumfang, die gleichermaßen für wassergekühlte und luftgekühlte Computer geeignet ist. Zusätzlich besitzt QUADRO einen RGBpx-Ausgang zur individuellen Ansteuerung von bis zu 64 adressierbaren LEDs.

Die wichtigsten Funktionen im Überblick
  • Programmierbare Vierkanal-Lüftersteuerung
  • Vier Lüfterausgänge mit bis zu 25 Watt Leistung je Kanal und Drehzahlüberwachung
  • Alle Lüfterausgänge mit 4-Pin Stecker und per PWM-Signal regelbar
  • Alle Lüfterausgänge können komplett abgeschaltet werden
  • Regelparameter vielfältig einstellbar
  • Vier Temperatursensor-Eingänge
  • Acht weitere Messwerte können per aquasuite Software vom PC in das QUADRO übertragen werden
  • Durchflusssensor-Eingang
  • RGBpx LED-Ausgang für LED-Streifen und Lüfter mit einzeln adressierbaren LEDs
  • USB 2.0 Schnittstelle
  • aquasuite Software zum bequemen Einstellen, Auswerten und Visualisieren aller Sensordaten
  • aquabus-Schnittstelle: Beim Anschluss an ein aquaero können die Lüfterausgänge über das aquaero geregelt werden

Teaser Video für QUADRO


Lüftersteuerung
Die vier Lüfteranschlüsse des QUADRO können individuell konfiguriert werden und bieten dank der hohen Ausgangsleistung von 25 Watt pro Kanal auch die Möglichkeit, mehrere Lüfter über geeignete Splitter mit einem Ausgang des QUADRO zu verbinden.

Neben einer manuellen Einstellung der Lüfter ist auch ein temperaturgeregelter Betrieb möglich. Dafür stehen sowohl Sollwertregler als auch individuell einstellbare Regelkurven zur Verfügung. Wahlweise kann der angeschlossene Lüfter bei Unterschreiten der eingestellten Temperaturen komplett ausgeschaltet werden, oder mit einer einstellbaren Mindestleitung weiter betrieben werden. Für das sichere Anlaufen der Lüfter kann für jeden Kanal eine intelligente Startboost-Funktion mit Überwachung des Drehzahlsignals aktiviert werden.

Alle Lüfterausgänge sind ausschließlich für PWM-Lüfter mit vierpoligem Anschlussstecker geeignet und gegen Überlastung geschützt.

RGBpx-Steuergerät für adressierbare LEDs
Das QUADRO besitzt einen RGBpx-Ausgang zur individuellen Ansteuerung von bis zu 64 adressierbaren LEDs. Dabei kann jede LED einzeln in Farbe und Helligkeit eingestellt werden. Insgesamt können vier LED-Gruppen variabler Größe konfiguriert werden, denen anschließend visuelle Effekte zugeordnet werden können.

Die 23 zur Verfügung stehenden Effekte bieten umfangreiche Einstellmöglichkeiten zur weiteren Individualisierung. Viele Effekte bieten außerdem die Möglichkeit, Effektparameter (z. B. Geschwindigkeit) abhängig von aktuellen Sensorwerten zu modifizieren. Unter den zur Verfügung stehenden Effekten befinden sich auch Sound-to-light-Effekte, die auf den aktuell vom Computer ausgegebenen Ton reagieren.

Eine herausragende Funktion ist der AMBIENTpx-Effekt, der eine Wiedergabe der Randbereiche des aktuellen Bildschirminhalts auf den angeschlossenen LEDs ermöglicht, wodurch eine sehr effektvolle Hintergrundbeleuchtung um den Computerbildschirm realisiert werden kann.
Alternativ zu den von Aqua Computer angebotenen LED-Streifen können unter Verwendung des optionalen Produkts RGBpx Splitty4 auch LED-Lüfter der Marken Corsair und NZXT für Beleuchtungseffekte verwendet werden.

Demonstrations-Video der RGBpx Effekte


Verwendung als aquabus-Erweiterungsgerät möglich
Neben der Verwendung als autonome USB-Lüftersteuerung kann das QUADRO auch als aquabus-Erweiterung für ein aquaero 5 oder aquaero 6 eingesetzt werden. In diesem Fall stehen dem aquaero die vier Lüfterausgänge des QUADRO für die Regelungsfunktionen zur Verfügung. Maximal können zwei QUADRO als Erweiterungsgeräte an ein aquaero angeschlossen werden.

Technische Daten
Abmessungen ohne eingesteckte Kabel: ca. 54 x 49 x 17 mm
Versorgungsspannung: 5V, 12V
Lüfter-Ausgangsleistung: maximal 25 Watt pro Kanal
PWM-Steuersignal: 0 - 100 %, Auflösung 0,1 %

Lieferumfang
- QUADRO Controller
- ein Temperatursensor, Länge ca. 70 cm
- ein internes USB-Anschlusskabel, Länge ca. 100 cm
- Montagematerial

Preis und Verfügbarkeit
QUADRO sowie die optionale RGBpx Splitty4 Platine sind kurzfristig verfügbar und können bereits im Webshop bestellt werden. QUADRO kostet 39,90 Euro und RGBpx Splitty4 wird für 8,90 Euro angeboten.

Weitere Informationen und Fotos finden Sie in unserem Forum.
